產 品 型 號LS-F
冷 媒 體腐蝕性冷載體
渦旋式壓縮機功率3-60HP
螺桿式壓縮機制冷量124KW--800KW
蒸 發 器316 鈦管 不銹鋼殼管 盤管
溫 度 范 圍5℃-35℃
13399691886
| 標準風冷冷水機規格參數 | ||||||||||||
| 類型model | LS203F | LS205F | LS208F | LS210F | LS212F | LS215F | LS220F | LS225F | LS230F | LS240F | ||
| 參數ltem | ||||||||||||
|
標準制冷量 Nominal cooling capacity |
Kcal/h 50HZ/60HZ |
8127 | 13046 | 21328 | 26092 | 32284 | 39749 | 55040 | 110080 | 79309 | 110080 | |
| 9752 | 15655 | 25594 | 31311 | 38741 | 47699 | 66048 | 132096 | 95171 | 132096 | |||
|
KW 50HZ/60HZ |
9.45 | 15.17 | 24.8 | 30.34 | 37.54 | 46.22 | 64 | 128 | 92.22 | 128 | ||
| 11.34 | 18.2 | 29.76 | 36.41 | 45.05 | 55.46 | 76.8 | 153.6 | 110.66 | 153.6 | |||
|
輸入總功率 Total input power |
KW | 3.26 | 5.23 | 7.83 | 9.87 | 12.72 | 15.06 | 21.56 | 42.4 | 30.76 | 42.4 | |
|
電源 Power |
3HP 380V 50HZ(200V/220V/415V/460V 50HZ/60HZ) | |||||||||||
|
制冷劑 Refrigerant |
名稱 Type |
R407C(R134a/R407C) | ||||||||||
|
控制方式 Control method |
毛細管Capillary |
外平衡式熱力膨脹閥 Expansion valve |
||||||||||
|
壓縮機 Compressor |
類型 Type |
全封閉渦旋式(活塞式 )Hermetic scroll type（piston type） |
||||||||||
|
功率 Power(kw) |
2.7 | 4.1 | 6.6 | 8.2 | 10.3 | 12.46 | 17.8 | 20.6 | 24.92 | 35.6 | ||
|
冷凝器 Condenser |
類型 Type |
高效紫銅套鋁翅片式+低噪音外傳子風機 Finned copper tube+low noise outer rotor fan |
||||||||||
|
風機功率(KW) Power(KW) |
0.19 | 0.38 | 0.48 | 0.92 | 0.92 | 1.1 | 1.56 | 1.56 | 1.84 | 2.8 | ||
|
冷卻風量（m3/h） Cooling air flow |
3000 | 5000 | 8000 | 10000 | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | ||
|
蒸發器 Evaporator |
類型Type |
水箱盤管（干式殼管式） Water tank with coil(shell and tube) |
||||||||||
|
冷凍水量(m3/h) Chilled water flow |
1.63 | 2.62 | 4.28 | 5.23 | 6.47 | 7.97 | 11.03 | 12.94 | 15.9 | 22.07 | ||
| 1.96 | 3.14 | 5.13 | 6.28 | 7.77 | 9.56 | 13.24 | 15.53 | 19.08 | 26.48 | |||
|
水箱容量(L) Tank volume |
50 | 60 | 120 | 200 | 200 | 300 | 350 | 350 | 460 | 580 | ||
|
進出水管徑 Inlet/outlet pipe caliber |
1″ | 1″ | 1-1/2″ | 1-1/2″ | 2″ | 2″ | 2″ | 2-1/2″ | 2-1/2″ | 3″ | ||
|
水泵 Water pump |
功率Power(kw) | 0.37 | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | |
| 揚程Lift(m) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 22 | 22 | ||
|
安全保護 Safety protection |
壓縮機過熱保護,過流保護,高低壓力保護,超溫保護,流量保護,相序/缺相保護,排氣過熱保護，防凍保護 Compressor overheating protection,over-current protection, high and low pressure protection, over-temperature protection, fiow switch protection, phase sequence or missing phase protection, exhaust overheating protection，anti-freezing protection |
|||||||||||
| 備注： |
1.制冷量是依據:冷凍水進出水溫度17℃/12℃℃、冷卻水進出水溫度30℃/35℃ 2.工作范圍:冷凍水溫度范圍:5℃至35℃;冷凍水進出水溫差:3℃至8℃。 3.冷卻水溫度范圍:18℃至37℃;冷卻水進出水溫差:3.5℃至10℃。 4.保留更改上述參數或尺寸而不另行通知的權利 |
|||||||||||
| 風冷單機頭系列技術參數 | ||||||||||||||
| 機型Model | LGF- | |||||||||||||
| 項目Project | 90.1H | 120.1H | 155.1H | 165.1H | 210.1H | 225.1H | 265.1H | 280.1H | 305.1H | 330.1H | ||||
|
名義制冷量 Nominal refrigerating capacity |
KW 104Kcal/h |
90 | 120 | 155 | 165 | 210 | 225 | 265 | 280 | 305 | 330 | |||
| 8 | 10 | 13 | 14 | 18 | 19 | 23 | 24 | 26 | 28 | |||||
|
名義制熱量 Nominal heat production |
KW 104Kcal/h |
98 | 130 | 168 | 179 | 228 | 244 | 288 | 304 | 331 | 358 | |||
| 8 | 11 | 14 | 15 | 20 | 21 | 25 | 26 | 28 | 31 | |||||
|
運行控制方式 Operation control mode |
PLC可編程控制器全自動控制 | |||||||||||||
|
電源 Power |
380V/3N/50HZ | |||||||||||||
| 整機功率Power | KW | 28.6 | 38.1 | 48 | 53.1 | 66.8 | 71.1 | 79.3 | 84.2 | 91.9 | 100.6 | |||
|
整機運轉電流 Operation current of the whole machine |
A | 50.1 | 66.7 | 84 | 92.9 | 116.9 | 124.4 | 138.8 | 147.4 | 160.8 | 176.1 | |||
|
壓縮機 Compressor |
型 式 Type |
臺灣漢鐘半封閉雙螺桿壓縮機 | ||||||||||||
|
啟動類型 startup type |
Y-△啟動 | |||||||||||||
|
能量調節 Energy regulation |
0-33-66-100% | 0-25-50-75-100% | ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
制冷電流 Refrigeration current |
A | 46.9 | 62 | 77.7 | 85.2 | 105.4 | 112.9 | 127.2 | 133.7 | 147.2 | 160.7 | |||
|
制熱功率 Thermal power |
KW | 26.1 | 34.5 | 43.3 | 47.5 | 58.7 | 76.9 | 82.4 | 74.5 | 82 | 89.5 | |||
|
制熱電流 Thermal current |
A | 45.7 | 60.4 | 75.8 | 83.1 | 102.7 | 134.6 | 144.2 | 130.4 | 143.5 | 156.6 | |||
|
蒸發器 Evaporator |
型 式 Type |
臥式殼管干式蒸發器 | ||||||||||||
|
水量 Water |
m3/h | 15.5 | 20.7 | 26.7 | 28.4 | 36.1 | 38.7 | 45.6 | 48.2 | 52.5 | 56.8 | |||
|
配管管徑 Pipe pipe diameter |
DN | 65 | 65 | 80 | 80 | 100 | 100 | 100 | 100 | 100 | 125 | |||
|
水壓降 Water pressure drop |
Kpa | 44 | 45 | 47 | 49 | 50 | 50 | 50 | 50 | 52 | 55 | |||
|
冷凝器 Condenser |
型 式 Type |
親水鋁箔套高效內螺紋銅管翅片式 | ||||||||||||
|
風量 Air volume |
m3/h | 34200 | 45600 | 58900 | 62700 | 79800 | 85500 | 100700 | 106400 | 115900 | 125400 | |||
|
冷凝軸流風扇 Condensing axial fan |
數量 Number |
|
6 | 6 | 8 | 8 | 6 | 6 | 6 | 6 | 6 | 8 | ||
|
單臺功率 Single power |
KW | 0.3 | 0.45 | 0.45 | 0.55 | 1.1 | 1.1 | 1.1 | 1.3 | 1.3 | 1.1 | |||
|
制冷劑 Cryogen |
類 型 Type |
R22 | ||||||||||||
|
充注量 Filling quantity |
KG | 24 | 31 | 41 | 43 | 55 | 59 | 69 | 73 | 80 | 86 | |||

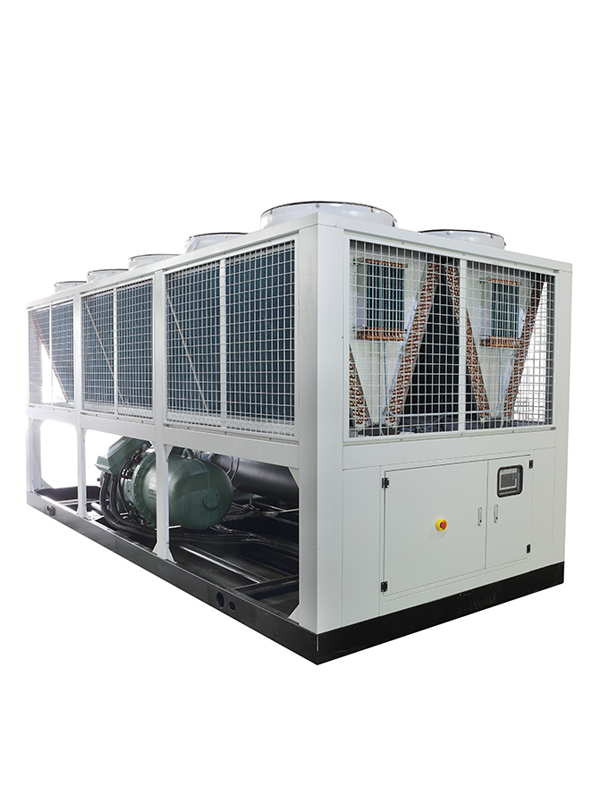

| 風冷雙機頭螺桿式系列技術參數 | ||||||||||||||||
| 機型Model | LGF- | |||||||||||||||
| 項目Project | 180.2H | 240.2H | 310.2H | 330.2H | 420.2H | 450.2H | 530.2H | 560.2H | 610.2H | 660.2H | ||||||
|
名義制冷量 Nominal refrigerating capacity |
KW 104Kcal/h |
180 | 240 | 310 | 330 | 420 | 450 | 530 | 560 | 610 | 660 | |||||
| 15 | 21 | 27 | 28 | 36 | 39 | 46 | 48 | 52 | 57 | |||||||
|
名義制熱量 Nominal heat production |
KW 104Kcal/h |
196 | 260 | 336 | 358 | 456 | 488 | 576 | 608 | 662 | 716 | |||||
| 17 | 22 | 29 | 31 | 39 | 42 | 50 | 52 | 57 | 62 | |||||||
|
運行控制方式 Operation control mode |
PLC可編程控制器全自動控制 | |||||||||||||||
|
電源 Power |
380V/3N/50HZ | |||||||||||||||
|
整機功率 Power |
KW | 56.9 | 75.3 | 96.6 | 106.2 | 134.8 | 142 | 158.4 | 170.8 | 183.8 | 201.8 | |||||
|
整機運轉電流 Operation current of the whole machine |
A | 99.6 | 131.8 | 169.1 | 185.9 | 235.9 | 248.5 | 277.2 | 298.9 | 321.7 | 353.2 | |||||
|
壓縮機 Compressor |
型 式 Type |
臺灣漢鐘半封閉雙螺桿壓縮機 | ||||||||||||||
|
啟動類型 startup type |
Y-△啟動 | |||||||||||||||
|
能量調節 Energy regulation |
0-16.5-33-50-66-83.5-100% | 0-12.5-25-37.5-50-62.5-75-87.5-100% | ||||||||||||||
| 制冷功率 | KW | 53.6 | 70.8 | 88.8 | 97.4 | 120.4 | 129 | 145.4 | 152.8 | 168.2 | 183.6 | |||||
| Refrigeration power | ||||||||||||||||
| 制冷電流 | A | 93.8 | 123.9 | 155.4 | 170.5 | 210.7 | 255.8 | 254.4 | 267.4 | 294.4 | 321.3 | |||||
| Refrigeration current | ||||||||||||||||
| 制熱功率 | KW | 52.2 | 69 | 86.6 | 95 | 117.4 | 153.8 | 164.8 | 149 | 164 | 179 | |||||
| Thermal power | ||||||||||||||||
| 制熱電流 | A | 91.4 | 120.8 | 151.6 | 166.3 | 205.5 | 269.2 | 288.4 | 260.8 | 287 | 313.3 | |||||
| Thermal current | ||||||||||||||||
|
蒸發器 Evaporator |
型 式Type | 臥式殼管干式蒸發器 | ||||||||||||||
| 水量Water | m3/h | 31 | 41.3 | 53.4 | 56.8 | 72.3 | 77.5 | 91.2 | 96.4 | 105 | 113.6 | |||||
| 配管管徑 | DN | 80 | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 200 | |||||
| Pipe pipe diameter | ||||||||||||||||
| 水壓降 | Kpa | 46 | 47 | 49 | 51 | 52 | 52 | 52 | 52 | 54 | 57 | |||||
| Water pressure drop | ||||||||||||||||
|
冷凝器 Condenser |
型 式 Type |
親水鋁箔套高效內螺紋銅管翅片式 | ||||||||||||||
|
風量 Air volume |
m3/h | 68400 | 91200 | 117800 | 125400 | 159600 | 171000 | 201400 | 212800 | 231800 | 250800 | |||||
|
冷凝軸流風扇 Condensing axial fan |
數量 Number |
6 | 6 | 6 | 8 | 8 | 10 | 10 | 10 | 12 | 14 | |||||
|
單臺功率 Single power |
KW | 0.55 | 0.75 | 1.3 | 1.1 | 1.8 | 1.3 | 1.3 | 1.8 | 1.3 | 1.3 | |||||
|
制冷劑 Cryogen |
類 型 Type |
R22 | ||||||||||||||
|
充注量 Filling quantity |
KG | 47 | 63 | 81 | 86 | 110 | 118 | 139 | 146 | 160 | 173 | |||||
|
機組略重 A little weight of the unit |
KG | 3200 | 3330 | 3850 | 4400 | 4800 | 4950 | 5150 | 5450 | 5750 | 5900 | |||||
|
運行略重 Running a little weight |
KG | 3500 | 3700 | 4200 | 4800 | 5300 | 5500 | 5680 | 6000 | 6300 | 6500 | |||||
|

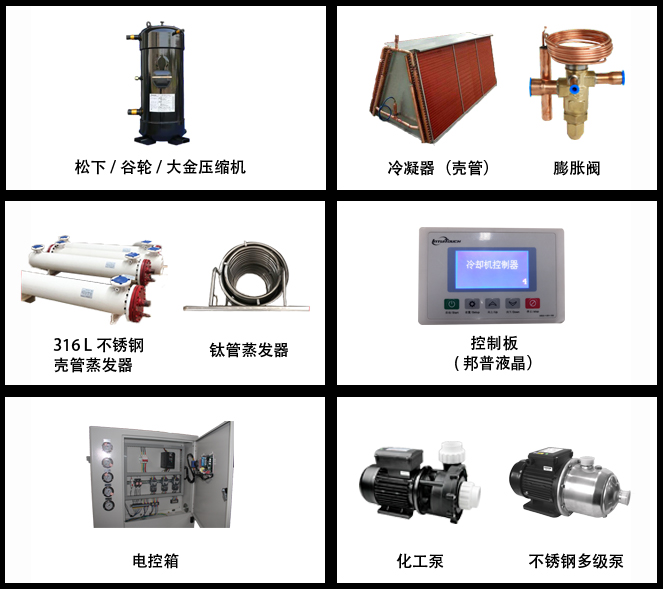

非標定制耐腐蝕風冷冷水機箱式基本選型表 Parameter table of industrial water chiller |
||
| 產品參數 | 單位 | 參數值 |
| 控制系統 | 液晶顯示 觸摸屏顯示 數碼管顯示 | |
| 電路系統 | 施耐德 LG 西門子接觸器 過載 | |
| 溫控程序 | 選配顯示設定溫度 進水溫度 出水溫度 | |
| 溫控范圍 | ℃ | 低溫型T=-25℃ 標準型5℃--35℃ |
| 控溫范圍 | ℃ | PID±0.05℃（±0.01℃定制） |
| 冷凍系統 | 精準計算制冷量KCAL/H | |
| 壓縮機選擇 | KW | 10KW--800KW |
| 壓縮機品牌 | 渦旋式：丹弗斯 松下 谷輪 螺桿式： 漢鐘 復盛 | |
| 使用冷媒 | R22 R407C R410A | |
| 其他選擇 | 選配熱氣旁通閥 液管電磁閥 視液鏡 氣封 油封 | |
| 冷凝系統 | 殼管式可拆卸蓋板 銅管采用鰭紋式散熱模式 | |
| 蒸發系統 | 美國ALCO或同等品牌膨脹閥 毛細管 干燥過濾器 | |
| 蒸發器 | 316L 304不銹鋼 鈦管 | |
| 循環系統 | 流量 壓力選擇 | |
| 管路材料 | 管路材料PVC PPR 不銹鋼）選配流量開關 | |
| 泵浦功率 | HP | 0.5HP～10HP |
| 泵浦品牌 | 南方 利歐 凌霄 格蘭富不銹鋼多級泵或化工泵 | |
| 接口尺寸 | DN | DN15～DN200或多進多出 選配不銹鋼閥門 |
| 整機尺寸 | MM | 根據客戶現場要求可定制 |
| 備注 |
1.40P以上或螺桿機需外置水箱。 2.蒸發器選用316L板換，可選擇內循環泵水泵，外循環水泵。 |
|
