產 品 型 號LS-S
冷 媒 體自來水
制 冷 劑R22
制 冷 量8251-170383 Kcal/h
壓縮機功率3-60HP
電 源 選 擇3箱380v 50Z/60HZ
溫 度 范 圍5℃-35℃
13399691886
|
標準冷水機規格參數 LSS系列水冷工業冷水機參數表 |
|||||||

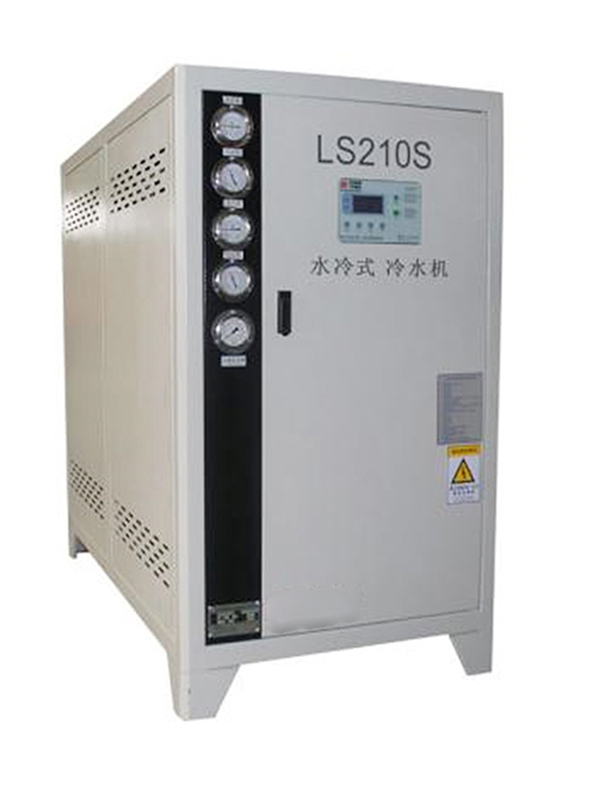

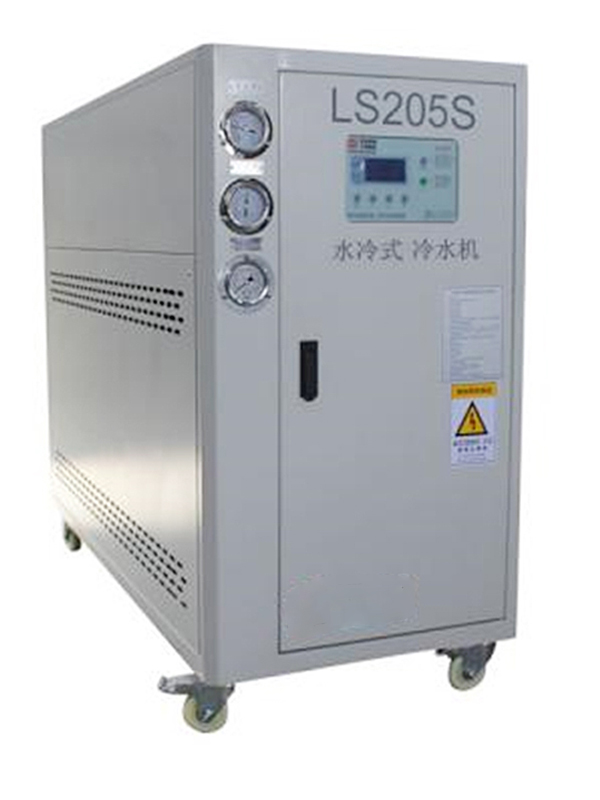

| 類型model | LS205S | LS210S | LS215S | LS220S | LS240S | LS260S | |
| 參數ltem | |||||||
|
標準制冷量 Nominal cooling capacity |
Kcal/h 50HZ/60HZ |
14689 | 29378 | 43817 | 61679 | 123358 | 185037 |
| 17627 | 35253 | 52580 | 74015 | 148030 | 213540.7 | ||
|
KW 50HZ/60HZ |
17.08 | 34.16 | 50.95 | 71.72 | 143.44 | 210.66 | |
| 20.5 | 40.99 | 61.14 | 86.06 | 172.13 | 231.75 | ||
|
輸入總功率 Total input power |
KW | 4.05 | 7.35 | 11.64 | 16.04 | 31.68 | 46 |
|
電源 Power |
3HP 380V 50HZ | ||||||
| 制冷劑 |
名稱 Type |
R22(R134a/R407C) | |||||
| Refrigerant |
控制方式 Control method |
外平衡式ALCO或同等品牌熱力膨脹閥 Expansion valve |
|||||

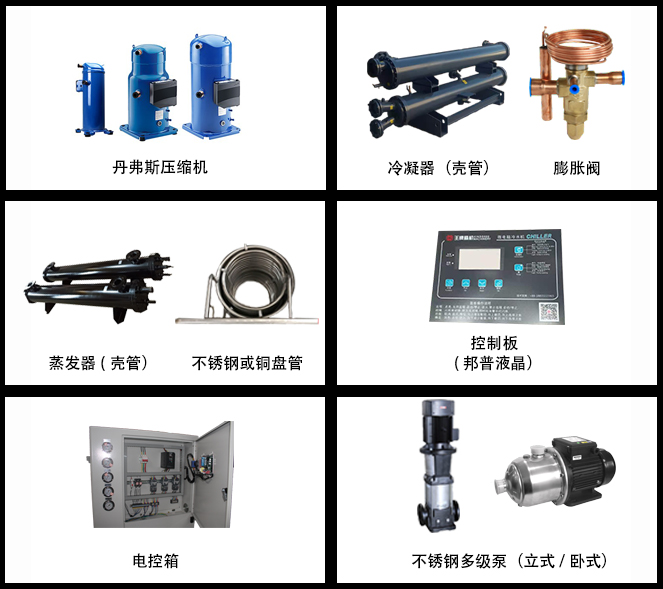

| 壓縮機 | 類型Type |
美國ALCO 丹弗斯 日泵松下全封閉渦旋式 Hermetic scroll type |
|||||
| Compressor | 功率Power(kw) | 4.13 | 8.4 | 6.2*2 | 8.4*2 | 8.4*4 | 12.4*4 |
|
冷凝器 Condenser |
類型 Type |
殼管式 Shell and tube |
|||||
|
冷卻水量(m3/h) Cooling water flow |
3.5 | 7.1 | 10.5 | 14.8 | 29.7 | 44.6 | |
| 4.2 | 8.5 | 12.6 | 17.8 | 35.6 | 53.2 | ||
|
進出水管徑 Inlet/outlet pipe caliber |
1-1/2″ | 1-1/2″ | 2″ | 2″ | 3″ | 3″ | |
|
蒸發器 Evaporator |
類型 Type |
殼管式 盤管式 板式換熱器 Stainless steel coil(shell and tube,Plate type |
|||||
|
冷凍水量(m3/h) Chilled water flow |
2.9 | 5.9 | 8.8 | 12.4 | 24.7 | 37.05 | |
| 3.5 | 7.1 | 10.5 | 14.8 | 29.7 | 44.55 | ||
|
水箱容量(L) Tank volume |
60 | 180 | 350 | 350 | 670 | 外置 | |
|
進出水管徑 Inlet/outlet pipe caliber |
1″ | 1-1/2″ | 2″ | 2-1/2″ | 3″ | 3″ | |
|
不銹鋼多級水泵 Water pump |
功率Power(kw) | 0.75 | 1,5 | 1.85 | 2.2 | 5.5 | 7.5 |
|
揚程 Lift(m) |
30 | 37 | 30 | 30 | 43 | 50 | |
|
安全保護 Safety protection |
壓縮機過熱保護,過流保護,高低壓力保護,超溫保護,流量保護,相序/缺相保護,排氣過熱保護，防凍保護 Compressor overheating protection,over-current protection, high and low pressure protection, over-temperature protection, fiow switch protection, phase sequence or missing phase protection, exhaust overheating protection，anti-freezing protection |
||||||
| 備注 | LS240以上雙泵控制，內置循環泵 | ||||||
|
非標定制水冷冷水機箱式基本參數表 Parameter table of industrial water chiller |
||
| 產品參數 | 單位 | 參數值 |
| 控制系統 | 液晶顯示 觸摸屏顯示 數碼管顯示 | |
| 電路系統 | 施耐德 LG 西門子接觸器 過載 | |
| 溫控程序 | 選配顯示設定溫度 進水溫度 出水溫度 | |
| 溫控范圍 | ℃ | 5～35℃ |
| 控溫范圍 | ℃ | PID±0.05℃（±0.01℃定制） |
| 冷凍系統 | 精確計算制冷量KCAL/H | |
| 壓縮機選擇 | KW | 3HP～60HP（多機組） |
| 壓縮機品牌 | 丹弗斯 松下 谷輪 | |
| 使用冷媒 | R22 R407C R410A | |
| 其他選擇 | 選配熱氣旁通閥 液管電磁閥 視液鏡 氣封 油封 | |
| 冷凝系統 | 殼管式可拆卸蓋板 銅管采用鰭紋式散熱模式 | |
| 蒸發系統 | 美國ALCO或同等品牌膨脹閥 毛細管 干燥過濾器 | |
| 蒸發器 | 殼管 304不銹鋼或銅水箱式 316L板換 | |
| 循環系統 | 流量 壓力選擇 管路材料（鍍鋅 PPR不銹鋼）選擇 | |
| 管路材料 | 管路材料（鍍鋅 PPR 不銹鋼）選配流量開關 | |
| 泵浦功率 | HP | 0.5HP～10HP |
| 泵浦品牌 | 南方 利歐 凌霄 格蘭富不銹鋼多級泵 | |
| 接口尺寸 | DN | DN15～DN80 或多進多出 選配不銹鋼閥門 |
| 冷卻配管 | DN | DN15--DN25 |
| 整機尺寸 | MM | 根據客戶現場要求可定制 |
| 備注 |
1.水冷冷水機需外配冷水塔，滿足制冷機流量，40P以上水箱外置需另配 2.冷水塔水路水泵流量需滿足冷凝器流量 |
|
