產 品 型 號LS303SD-LS320SD
冷 媒 體乙二醇 氯化鈣 氯化鈉水溶液
制 冷 劑R22（R404A/R507C）
制 冷 量1521-21323Kcal/h
壓縮機功率3-40HP
電 源 選 擇3相380v 50Z/60HZ
溫 度 范 圍-10℃~-35℃
13399691886
| 水冷低溫冷水機技術參數（T=-10℃） | |||||||||||||||
| 類型model | LS303SD | LS305SD | LS308SD | LS310SD | LS312SD | LS315SD | LS320SD | LS325SD | LS330SD | LS340SD | |||||
| 參數Item | |||||||||||||||
|
標準制冷量 Nominal cooling capacity |
Kcal/h 50HZ/60HZ |
3870 | 6622 | 10062 | 13846 | 16426 | 20038 | 27692 | 32852 | 40076 | 53750 | ||||
| 4644 | 7998 | 12126 | 16598 | 19694 | 24080 | 33196 | 39388 | 48160 | 64500 | ||||||
|
KW 50HZ/60HZ |
4.5 | 7.7 | 11.7 | 16.1 | 19.1 | 23.3 | 32.2 | 38.2 | 46.6 | 62.5 | |||||
| 5.4 | 9.3 | 14.1 | 19.3 | 22.9 | 28 | 38.6 | 45.8 | 56 | 75 | ||||||
|
輸入總功率 Total input power |
KW | 3 | 4.5 | 6.75 | 8.6 | 10.1 | 12.8 | 17.2 | 21 | 26.5 | 34 | ||||
| 電源Power | 3PH 380V 50HZ(200V/220V/415V/460V 50HZ/60HZ) | ||||||||||||||
|
制冷劑 Refrigerant |
名稱 Type |
R22(R404A/R507) | |||||||||||||
|
控制方式 Control method |
外平衡式熱力膨脹閥Expansion valve | ||||||||||||||
|
壓縮機 Compressor |
類型 Type |
全封閉渦漩式（活塞式）Hermetic scroll type（piston type） | |||||||||||||
|
功率 Power(kw) |
2.25 | 3.75 | 6 | 7.5 | 9 | 11.3 | 7.5*2 | 9.4*2 | 11.3*2 | 30 | |||||
|
冷凝器 Condenser |
類型 Type |
殼管式Shell and tube | |||||||||||||
|
冷卻水量(m3/h) Cooling water flow |
1 | 1.7 | 2.62 | 3.6 | 4.27 | 5.2 | 7.23 | 8.54 | 10.4 | 14 | |||||
|
進出水管徑 Inlet/outlet pipe caliber |
1-1/2″ | 1-1/2″ | 1-1/2″ | 1-1/2″ | 1-1/2″ | 2″ | 2″ | 2-1/2″ | 3″ | 3″ | |||||
|
蒸發器 Evaporator |
類型Type | 殼管式/不銹鋼板換 Shell and tube/plate heat exchange | |||||||||||||
|
冷凍水量(m3/h) Chilled water flow |
0.77 | 1.33 | 2.01 | 2.77 | 3.28 | 4 | 5.56 | 6.57 | 8.01 | 10.75 | |||||
| 0.93 | 1.59 | 1.73 | 3.32 | 3.94 | 4.8 | 6.65 | 7.89 | 9.62 | 12.3 | ||||||
|
進出水管徑 Inlet/outlet pipe caliber |
1″ | 1″ | 1″ | 1-1/2″ | 1-1/2″ | 2″ | 2″ | 2-1/2″ | 2-1/2″ | 3″ | |||||
|
水泵 Water pump |
功率Power(kw) | 0.75 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 2.2 | 2.2 | 4 | 4 | ||||
| 揚程Lift(m) | 18 | 18 | 18 | 20 | 20 | 20 | 20 | 20 | 25 | 20 | |||||
|
安全保護 Safety protection |
壓縮機過熱保護,過流保護,高低壓力保護,超溫保護,流量保護,相序/缺相保護,排氣過熱保護,防凍保護 Compressor overheating protection,over-current protection, high and low pressure protection, over-temperature protection, flow switch protection, phase sequence or missing phase protection, exhaust overheating protection，anti-freezing protection |
||||||||||||||
| 備注 |
1. 制冷量是依據:冷凍水進出水溫度-5℃/-10℃;冷卻水進出溫度30℃/35℃。 2.工作范圍:冷凍水溫度范圍-10℃至10℃;冷凍水進出水溫差3℃至8℃。 3.冷卻水溫度范圍：18℃至35℃；冷卻水進出水溫差3.5℃至10℃。 4.保留更改上述參數或尺寸而不另行通知的權利。 |
||||||||||||||
| 水冷低溫冷水機技術參數（T=-25℃） | ||||||||||||
| 類型model | LS303SD | LS305SD | LS308SD | LS310SD | LS312SD | LS315SD | LS320SD | LS325SD | LS330SD | LS340SD | ||
| 參數item | ||||||||||||
|
標準制冷量 Nominal cooling capacity |
Kcal/h 50HZ/60HZ |
1521 | 2295 | 4849 | 6586 | 6880 | 7102 | 11452 | 14367 | 16877 | 21323 | |
| 1825 | 2754 | 5819 | 7903 | 8256 | 8522 | 13742 | 17240 | 20252 | 25588 | |||
|
KW 50HZ/60HZ |
1.77 | 2.67 | 5.64 | 7.66 | 8 | 8.26 | 13.32 | 16.71 | 19.63 | 24.8 | ||
| 2.12 | 3.2 | 6.77 | 9.19 | 9.06 | 9.91 | 15.98 | 20.05 | 23.56 | 29.76 | |||
|
輸入總功率 Total input power |
KW | 3 | 4.5 | 6.75 | 8.6 | 10.1 | 12.75 | 17.2 | 20.95 | 26.5 | 34 | |
| 電源Power | 3PH 380V 50HZ(200V/220V/415V/460V 50HZ/60HZ) | |||||||||||
|
制冷劑 Refrigerant |
名稱 Type |
R22(R404A/R507) | ||||||||||
|
控制方式 Control method |
外平衡式熱力膨脹閥Expansion valve | |||||||||||
|
壓縮機 Compressor |
類型 Type |
全封閉渦漩式Hermetic scroll type | ||||||||||
|
功率 Power(kw) |
2.25 | 3.75 | 6 | 7.5 | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | ||
|
冷凝器 Condenser |
類型 Type |
殼管式Shell and tube | ||||||||||
|
冷卻水量(m3/h) Cooling water flow |
2.1 | 3.5 | 6.2 | 6.9 | 7.9 | 10.6 | 13.9 | 15.8 | 21.1 | 28.7 | ||
| 2.52 | 4.2 | 7.44 | 8.28 | 9.48 | 12.7 | 16.68 | 18.96 | 25.32 | 34.44 | |||
|
進出水管徑 Inlet/outlet pipe caliber |
1-1/2″ | 1-1/2″ | 1-1/2″ | 1-1/2″ | 1-1/2″ | 2″ | 2″ | 2-1/2″ | 3″ | 3″ | ||
|
蒸發器 Evaporator |
類型Type | 殼管式/不銹鋼板換 Shell and tube/plate heat exchanger | ||||||||||
|
冷凍水量(m3/h) Chilled water flow |
0.86 | 1.29 | 2.73 | 3.7 | 3.87 | 3.99 | 6.44 | 8.07 | 9.49 | 11.98 | ||
| 1.02 | 1.55 | 3.27 | 4.44 | 4.64 | 4.79 | 7.72 | 9.69 | 11.38 | 14.38 | |||
|
進出水管徑 Inlet/outlet pipe caliber |
1″ | 1″ | 1-1/2″ | 1-1/2″ | 1-1/2″ | 2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ | 3″ | ||
|
水泵 Water pump |
功率Power(kw) | 0.75 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 2.2 | 2.2 | 4 | 4 | |
| 揚程Lift(m) | 18 | 18 | 18 | 20 | 20 | 20 | 20 | 20 | 25 | 20 | ||
| 備注 |
1. 制冷量是依據:冷凍水進出水溫度-20℃/-25℃、冷卻水進出溫度30℃/35℃。 2.工作范圍:冷凍水溫度范圍-25℃至-5℃;冷凍水進出水溫差3℃至8℃。 3.冷卻水溫度范圍：18℃至35℃；冷卻水進出水溫差3.5℃至10℃。 4.保留更改上述參數或尺寸而不另行通知的權利。 |
|||||||||||
| 使用溫度℃ | 濃度（％） | 密度×103 | 比熱容cp〖KJ/(KG.K)〗 | 熱道率〖W/(M.K)〗 | 粘度（Pa.s） | 凝固點tf(℃) |
| 0 | 25 | 1.03 | 3.834 | 0.511 | 3.8 | -10.6 |
| -10 | 35 | 1.063 | 3.561 | 0.4726 | 7.3 | -17.8 |
| -20 | 45 | 1.08 | 3.312 | 0.441 | 21 | -26.6 |
| -35 | 55 | 1.097 | 2.975 | 0.3725 | 90 | -41.6 |
| 使用溫度℃ | 濃度（％） | 密度×103 | 比熱容cp〖KJ/(KG.K)〗 | 熱道率〖W/(M.K)〗 | 粘度（Pa.s） | 凝固點tf(℃) |
| 0 | 9.4 | 1080 | 3.626 | 0.556 | 2.16 | -5.2 |
| -5 | 14.7 | 1130 | 3.316 | 0.542 | 3.04 | -10.2 |
| -10 | 20.9 | 1190 | 3.014 | 0.527 | 5.07 | -15 |
| -20 | 23.8 | 1220 | 2.889 | 0.51 | 9.47 | -25.7 |
| -25 | 25.7 | 1240 | 2.805 | 0.501 | 12.9 | -31.2 |
| -30 | 27.5 | 1260 | 2.742 | 0.492 | 17.16 | -38.6 |
| -35 | 28.5 | 1270 | 2.7 | 0.484 | 24.52 | -43.5 |
| 使用溫度℃ | 濃度（％） | 密度×103 | 比熱容cp〖KJ/(KG.K)〗 | 熱道率〖W/(M.K)〗 | 粘度（Pa.s） | 凝固點tf(℃) |
| 0 | 7 | 1050 | 3.827 | 0.559 | 1.78 | -4.4 |
| -5 | 13.6 | 1100 | 3.584 | 0.547 | 2.37 | -9.8 |
| -10 | 18.8 | 1140 | 3.429 | 0.533 | 3.4 | -15.1 |
| -15 | 23.1 | 1175 | 3.308 | 0.52 | 4.9 | -21.2 |
|
非標定制水冷低溫冷水機箱式基本參數表 Parameter table of industrial water chiller |
||
| 產品參數 | 單位 | 參數值 |
| 控制系統 | 液晶顯示 觸摸屏顯示 數碼管顯示 | |
| 電路系統 | 施耐德 LG 西門子接觸器 過載 | |
| 溫控程序 | 選配顯示設定溫度 進水溫度 出水溫度 | |
| 溫控范圍 | ℃ | T=-10 ℃～T=-25℃ |
| 控溫范圍 | ℃ | PID±0.05℃（±0.01℃定制） |
| 冷凍系統 | 精準計算制冷量KCAL/H | |
| 壓縮機選擇 | KW | 3HP～40HP（多機組） |

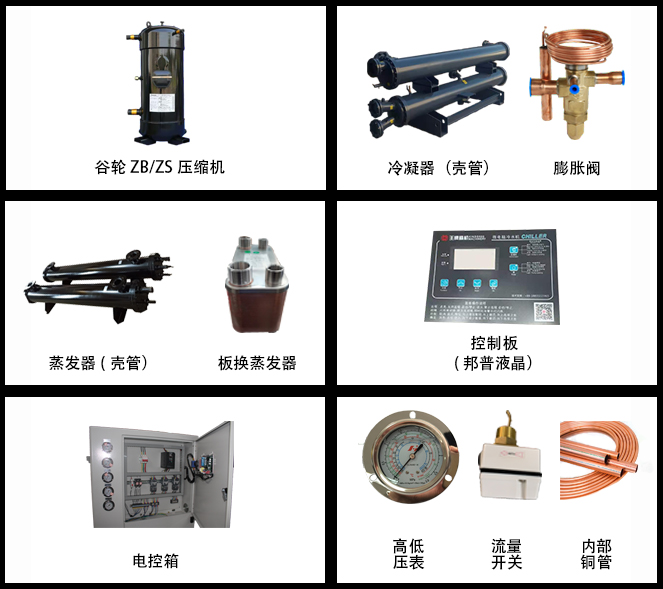

| 壓縮機品牌 | 丹弗斯 松下 谷輪 | |
| 使用冷媒 | R22 R404A R507c | |
| 載冷劑 | 乙二醇 或氯化鈣或 氯化鈉水溶液 | |
| 其他選擇 | 選配熱氣旁通閥 液管電磁閥 視液鏡 氣封 油封 | |
| 冷凝系統 | 殼管式可拆卸蓋板 銅管采用鰭紋式散熱模式 | |
| 蒸發系統 | 美國ALCO或同等品牌膨脹閥 毛細管 干燥過濾器 | |
| 蒸發器 | 不銹鋼殼管 304不銹鋼盤管 316L板換 | |
| 循環系統 | 流量 壓力選擇 管路材料（鍍鋅 PPR不銹鋼）選擇 | |
| 管路材料 | 管路材料不銹鋼 PPR選配流量開關 | |
| 泵浦功率 | HP | 0.5HP～10HP |
| 泵浦品牌 | 南方 利歐 凌霄 格蘭富不銹鋼低溫多級泵 | |
| 接口尺寸 | DN | DN15～DN80 或多進多出 選配不銹鋼閥門 |
| 冷卻配管 | DN | DN15--DN80 |
| 整機尺寸 | MM | 根據客戶現場要求可定制 |
| 備注 |
1.水冷冷水機需外配冷水塔，滿足制冷機流量。 2.冷水塔水路水泵流量需滿足冷凝器流量 |
|
