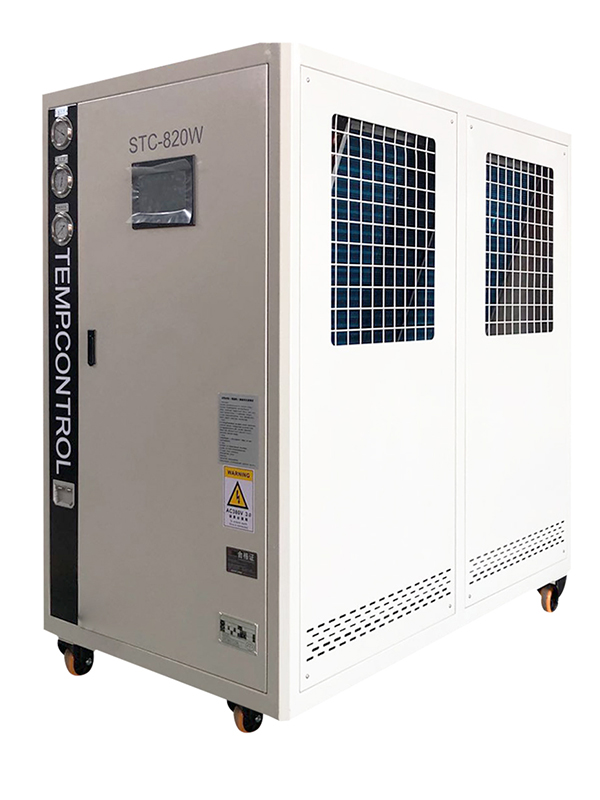

冷熱一體溫度控制機

產 品型號T0306F---TC2060F

電源選擇3相380V 50HZ

溫度范圍水5度--120度任意設定；油式20度--200度任意設定

傳熱媒介水油乙二醇等

控溫精度PID±1℃

在線咨詢

全國熱線

13399691886

產品介紹/ product introduction

?風冷式冷熱一體機/恒溫機制冷加熱一體機集加熱、制冷于一體，能夠同時輸出兩組或不同溫度的傳熱媒體；輸出溫度范圍跨度大，達到能夠同時滿足注塑或發泡模具陰模和陽模的不同要求，克服了單獨使用模溫機和冷水機或二者組合，由于環境溫度的變化對模溫溫度控制產生的不適。
?冷熱一體機/恒溫機/制冷加熱一體機：發泡生產線控溫，注塑行業、電子行業，反應釜、復合材料、橡膠行業、押出、擠出成型控溫、錕輪加熱控溫、汽車輪胎等模具控溫、其它需要加熱與恒溫的行業?？筛鶕?jù)不同行業客戶需求，特除定制電機電控，水龍頭陶瓷片的測試，依據不同溫度，不同流量，不同壓力測試，定制專屬冷熱一體機/恒溫機/溫控機。
?冷熱一體溫度控制機為兩個部分：加熱部分和冷卻部分。控溫溫度精確，可實現冷熱相互切換加快生產進度降低能耗，提高產品的成型效率，抑制產品的缺陷，降低不良產品的產生。冷熱一體機電腦觸摸式控制，自動精確控溫，可快速達到設定溫度。安全保護系統完善、省電、耐用，適合不同溫控場所使用。

功能特點/ product function

恒溫機 冷熱一體機

基本功能

?回油溫度顯示功能；加熱功率切換功能；開機自動排氣功能
?冷熱一體機采用電腦PC板自優化微處理器
?PC液晶板，PID自動調節，省電35%以上
?采用304不銹鋼一體成型管路，減少管阻及銹垢
?電控箱與機身隔離，隔熱效果好，電器使用壽命長
?進口電器配件，施耐德、西門子、LS、ABB等
? 安全保護及故障顯示系統完善，維修、保養無需技術人員

可選功能

?多點溫度控制機組可專業定制
?RS485通訊，可實現自動化管理
?PLC控制，可靠性高，抗干擾能力強
?吹氣回水功能
?電控柜、管路防爆設計

品牌優勢/ brand advantage

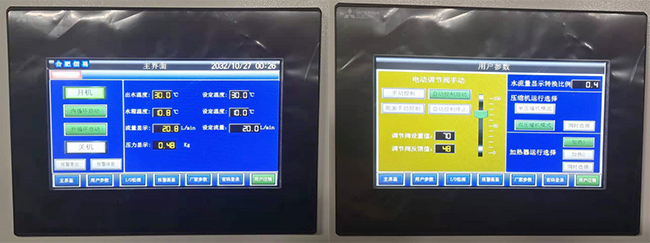

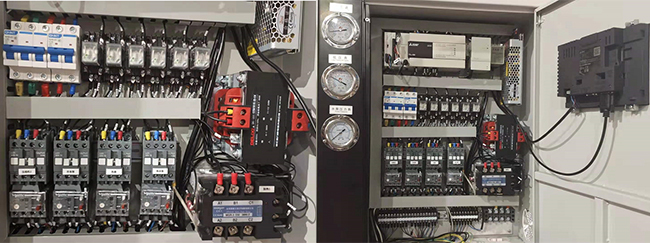

控制系統

? 三菱、西門子PLC控制系統；流量、壓力、溫度精確控制?；騊C溫控版

品牌配件

? 施耐德、西門子進口品牌配件，接線規范，整機壽命5年以上！

SUS304不銹鋼

? 管材選用SU304不銹鋼一體成型，減少銹垢產生。

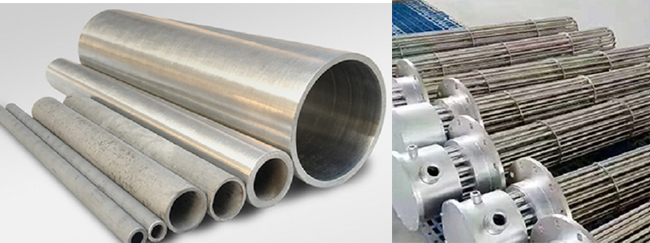

F321材質加熱管 304不銹鋼無縫管

? 耐熱不銹鋼，進口鎳鉻合金電阻絲，全不銹鋼無縫鋼管，杜絕水銹

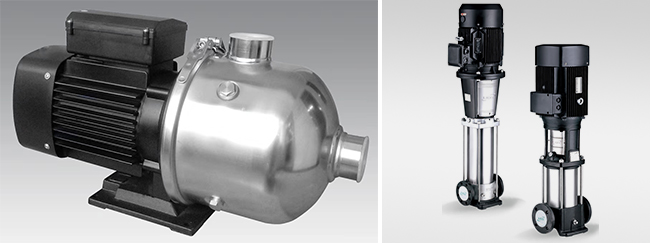

耐高溫品牌水泵

? 耐高溫品牌不銹鋼多級水泵，壓力高，流量大，密封性好，高溫不漏水！

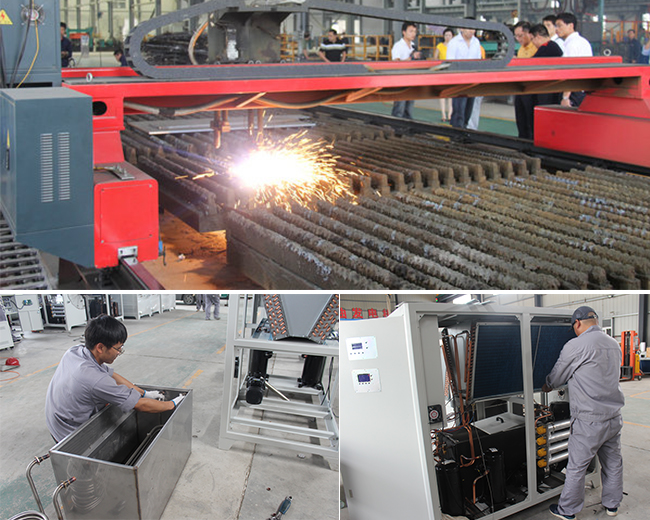

品質精益求精

? 管路焊接規范，排布合理，選用自動或手動流量調節閥

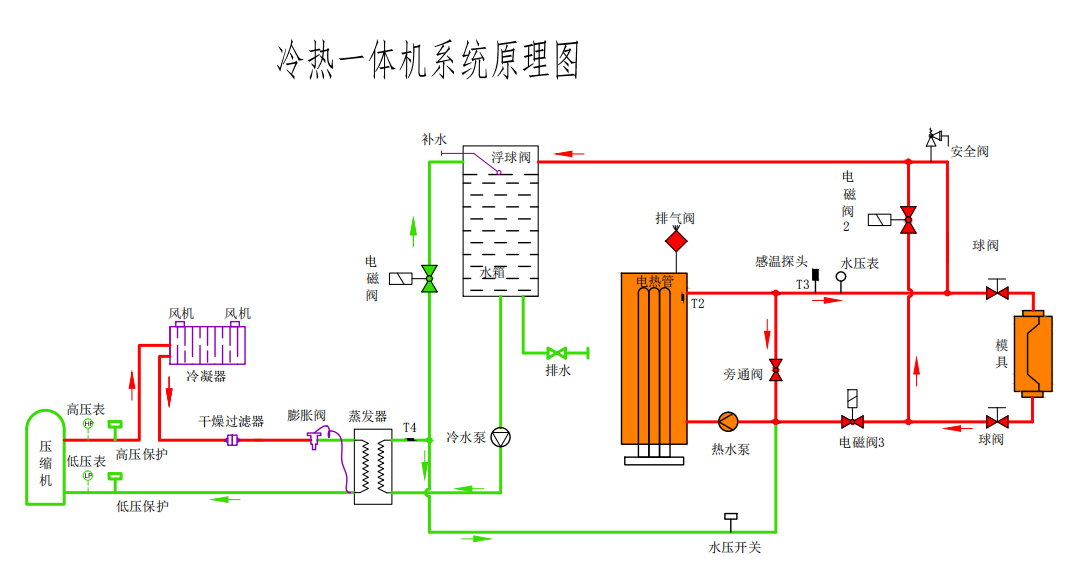

產品原理圖/ product principle

多組控溫冷熱一體機原理圖

多組溫控風冷冷熱一體機技術參數表/ product parameter

機型		TC0506F	TC0706F			TC0709FT3		TC1009F		TC1009FT3		TC1015F		TC1524FT1			TC2008FT4
控制系統	溫控范圍	5～95（℃）
	操作程序	全功能防錯操作系統
	溫控器	使用進口P.I.D智能溫度控制器
	溫控程序	可測出并顯示和控制冰水出口溫度、設定溫度
冷凍系統	制冷量（kczl/h）	13420	21760			21760		27950		27950		27950		43520			55900

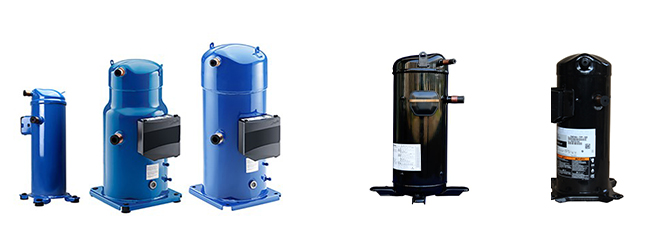

	壓縮機	采用美國COPELAND冷凍渦旋全封閉高效率或同等級冷媒壓縮機
	壓縮機輸入功率	4.13	6.2			6.2		8.4		8.4		8.4			6.2×2		8.4×2
	使用冷媒	R22
	風扇功率（KW）	0.19*2		0.46*2		0.46*2		0.46*2		0.46*2		0.46*2			0.70*0		1.32*2
	冷凝器	高效翅片盤管式
	蒸發器	殼管式內附星形導流板
	泵功率（KW）	1.08			1.15		1.15		1.95		1.95		1.95			3.12		3.05
	泵最大流量（L/min）	135			170		170		235		235		235			235		235
	泵最大壓力（MPa）	0.33			0.28		0.28		0.28		0.28		0.28			0.37		0.46
加熱系統	加熱控制組	2			2		3		2		3		2			2		4
	加熱功率	12			12		27		18		27		30			24		32
	熱交換器	不銹鋼雙桶式
	冷卻通徑	3/4″			3/4″		3/4″		3/4″		3/4″		3/4″			3/4″		3/4″
	泵功率	0.75*2			0.75*2		0.75*3		0.75*2		0.75*3		1.5*2			1.5		0.75*4
	泵最大流量（L/min）	165			165		165		165		165		235			235		165
	泵最大壓力（MPa）	0.22			0.22		0.22		0.22		0.22		0.24			0.24		0.22
安全保護 系統		電源欠、逆相保護 壓縮機過載保護 循環泵過載保護 風扇過載保護 散熱不良保護
		冷媒不足保護 水溫過低保護 水溫過高保護 缺水警報能量不足保護 急停斷電裝置
		卸壓及調壓裝置測溫體異常保護 測溫體斷路保護 總電源無熔斷絲斷路器
管配	冰水	11/4″			11/2″		11/2″		11/2″		11/2″		11/2″			2″		2″
	熱水	1″			1″		1″		1″		1″		1″			1″		1″
電力	電源	3PH 380V 50HZ
	電力控制	電磁開關附保護
	最大電力（KW）	19.1	21.8			37.5		30.8		40.5		44.3		42.4			57.5
標準配件		冷媒高壓表冷媒低壓表冰水出口壓力表加液口液位視窗
選購配件		多入多出配管接頭各種耐溫管機其管配件

多組溫控水冷冷熱一體機技術參數表/ PRODUCT PARAMETER

機型		TC0506S	TC0709S		TC1015S		TC1520S		TC2010ST4		TC303S		TC4036S			TC4048S
控制系統	溫控范圍（℃）	5~95
	操作程序	全功能防錯操作系統
	溫控器	使用進口P.I.D智能溫度控制器
	溫控程序	可測出并顯示和控制冰水出口溫度、設定溫度
冷凍系統	制冷量（kczl/h）	13420	21760		27950		43520		55900		79120		111800			111800
	壓縮機	采用美國原裝進口全封閉高效率冷媒壓縮機，內附隱藏式消音裝置
	壓縮機輸入功率	4.13	6.2		8.4		6.2×2		8.4×2		13.02×2			8.4×4		8.4×4
	使用冷媒	R22
	冷凝器	殼管式附可拆卸之蓋板，銅管采鰭紋式散熱模式
	蒸凝器	殼管式內附星形導流板
	泵功率（KW）	1.08		1.15		1.95		3.12		3.05		3.58			3.58		3.58
	泵最大流量（L/min）	135		170		235		235		235		235			235		235
	泵最大壓力（MPa）	0.33		0.28		0.28		0.37		0.46		0.52			0.52		0.52
	加熱控制組（組）	2		2		2		2		2		2			2		2
加熱系統	加熱功率（KW）	12		18		30		40		40		60			72		96
	熱交換器	不銹鋼雙桶式													不銹鋼四桶式
	冷卻通徑	1/2″		1/2″		3/4″		3/4″		3/4″		3/4″			3/4″		3/4″
	泵功率（KW）	0.75*2		0.75*2		1.5*2		1.5*2		0.75*4		2.2*2			2.2*2		3.7*2
	泵最大流量（L/min）	165		165		235		235		165		315			315		385
	泵最大壓力（MPa）	0.22		0.22		0.24		0.24		0.22		0.25			0.25		0.28
安全保護 系統		電源欠、逆相保護 壓縮機過載保護 循環泵過載保護 冷媒不足保護 散熱不良保護
		冷卻不足保護 水溫過低保護 水溫過高保護 缺水警報能量不足保護 急停斷電裝置
		卸壓及調壓裝置測溫體異常保護 測溫體斷路保護 總電源無熔斷絲斷路器
管配	冰水	11/4″		11/2″		11/2″		2″		2″		2″			2″		2″
	熱水	1″		1″		1″		1″		1″		1″			11/2″		11/2″
	冷卻水	11/4″		11/2″		11/2″		2″		2″		2″			2″×2		2″×2
電力	電源	3PH 380V 50HZ
	電力控制	電磁開關附保護
	最大電力（KW）	18.7	27.4		43.4		58.5		62.9		94		113.6			140.6
標準配件		冷媒高壓表冷媒低壓表冰水出口壓力表加液口液位視窗
選購配件		多入多出配管接頭各種耐溫管機其管配件

定制冷熱一體機 恒溫機 溫控機參數表
產品參數	單位	參數值
電源配置	V	AC3Φ380V 50HZ 3P+E
控制系統		PC液晶板或觸摸屏或PLC4.0 485通訊接口選配
配置選擇		接觸器/固態繼電器/可控硅
傳熱媒介		水（油）
溫控范圍	℃	溫度跨度大，定制
控溫顯示		進水出水設定溫度顯示或多段式控溫
制冷功率	HP	5HP---60HP
加熱功率	KW	6KW?120KW
制冷泵浦功率	HP	0.5HP?10HP（流量壓力選擇）
加熱泵浦功率	HP	0.5HP?10HP（流量壓力選擇）
壓力流量		變頻水泵流量計流量調節閥選配
接口尺寸	DN	DN15?DN80
冷卻配管	DN	DN15 DN20 DN25選配
整機尺寸	mm	根據客戶現場要求可定制

廠家直銷
售前定制
穩定運行
售后保障

提供一站式解決方案/ product solution

實地考察、方案設計
現場調試、安裝指導
免費操作、保養培訓

全行業成功案例分享供您參考/ case

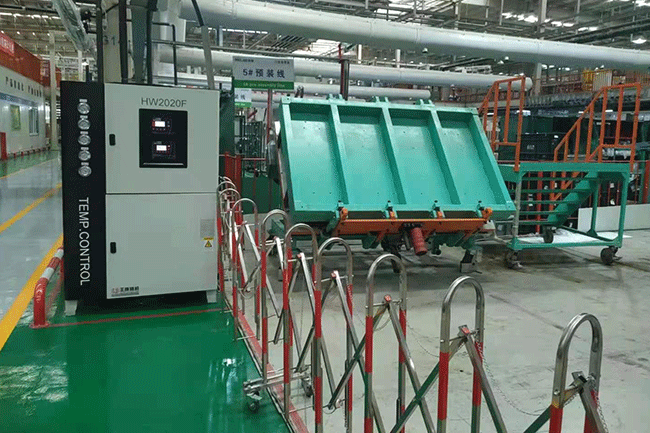

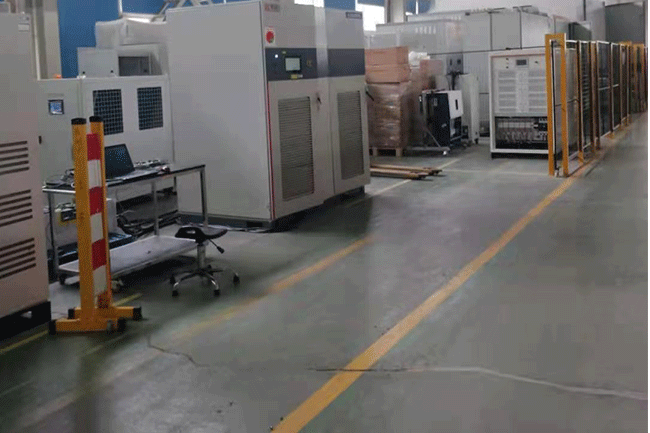

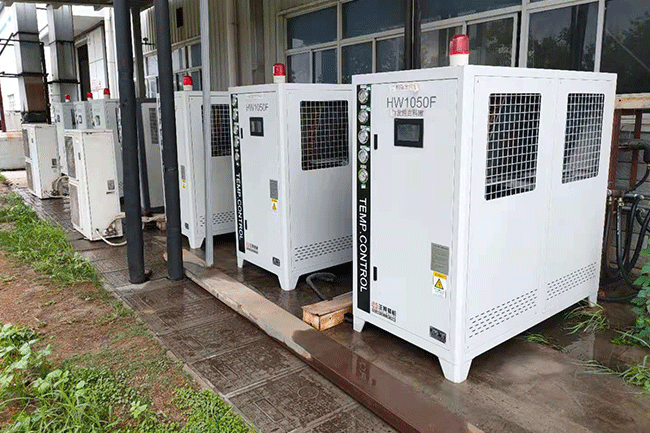

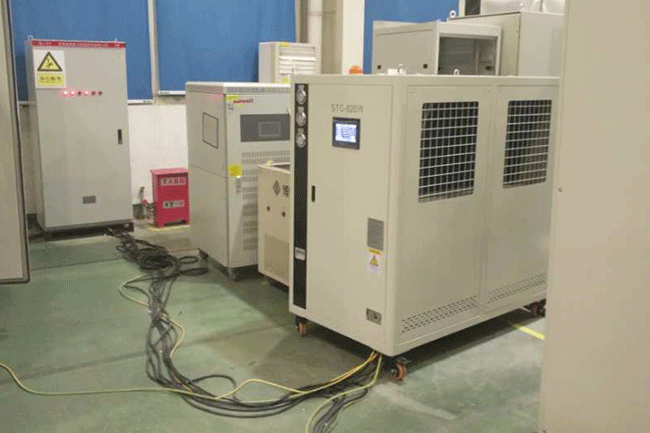

恒溫機應用案例
