產 品 型 號LS-F
冷 媒 體自來水
制 冷 劑R22
制 冷 量8251-170383 Kcal/h
壓縮機功率3-60HP
電 源 選 擇3箱380v 50Z/60HZ
溫 度 范 圍5℃-35℃
13399691886
| 標準風冷冷水機規格參數 | ||||||||||

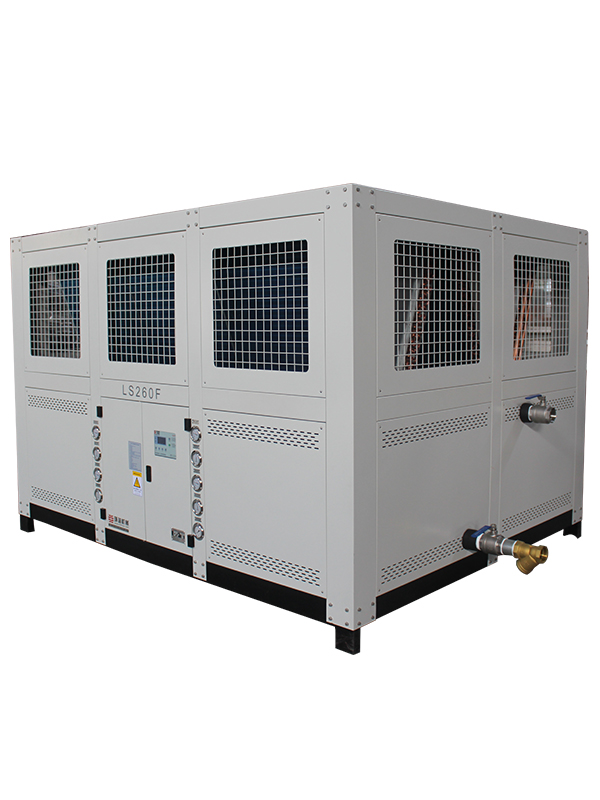

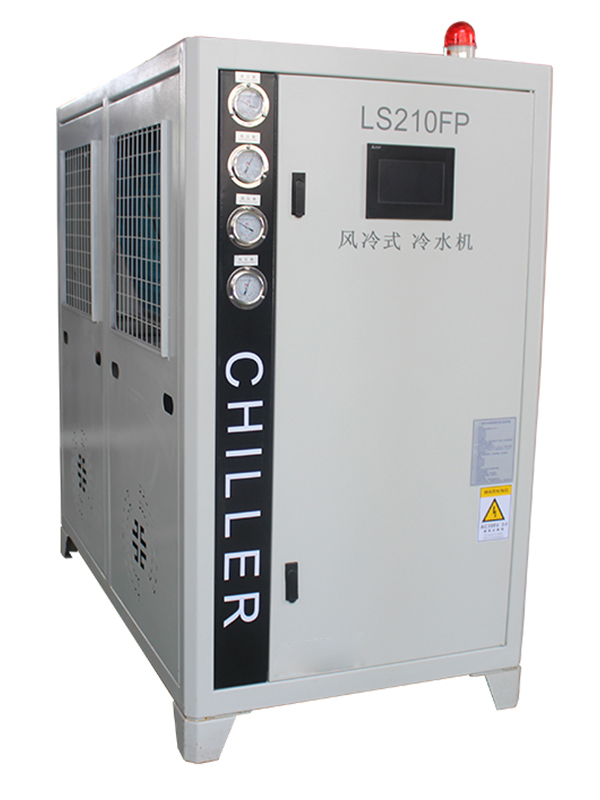

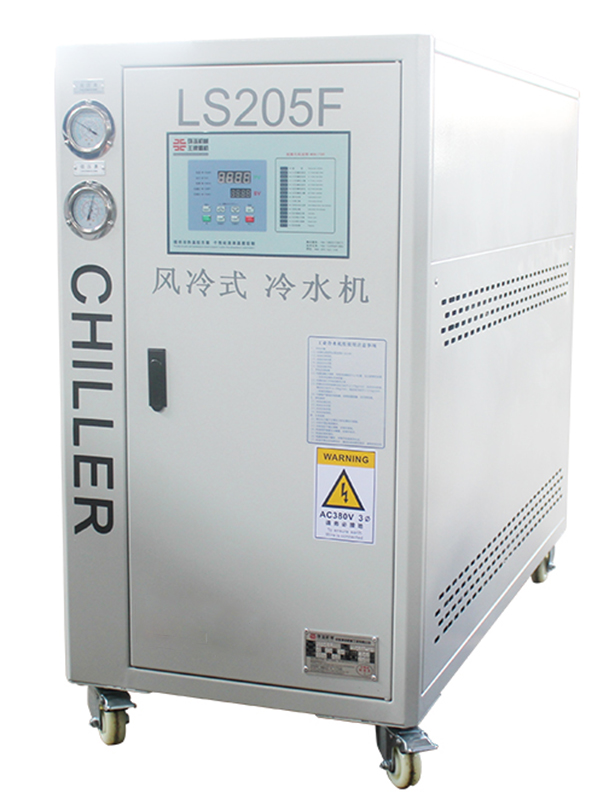

| 類型model | LS202F | LS203F | LS205F | LS210F | LS215F | LS220F | LS230F | LS240F | LS260F | |
| 參數ltem | ||||||||||
|
標準制冷量 Nominal cooling capacity |
Kcal/h 50HZ/60HZ |
8127 | 13046 | 26092 | 39749 | 55040 | 79309 | 110080 | ||
| 9752 | 15655 | 31311 | 47699 | 66048 | 95171 | 132096 | ||||
|
KW 50HZ/60HZ |
9.45 | 15.17 | 30.34 | 46.22 | 64 | 92.22 | 128 | |||
| 11.34 | 18.2 | 36.41 | 55.46 | 76.8 | 110.66 | 153.6 | ||||
|
輸入總功率 Total input power |
KW | 3.26 | 5.23 | 9.87 | 15.06 | 21.56 | 30.76 | 42.4 | ||
|
電源 Power |
3HP 380V 50HZ(200V/220V/415V/460V 50HZ/60HZ) | |||||||||
|
制冷劑 Refrigerant |
名稱 Type |
R407C(R134a/R407C) | ||||||||
|
控制方式 Control method |
毛細管 Capillary |
外平衡式熱力膨脹閥 Expansion valve |
||||||||
|
壓縮機 Compressor |
類型 Type |
全封閉渦旋式(活塞式)Hermetic scroll type（piston type） | ||||||||
| 功率Power(kw) | 2.7 | 4.1 | 8.2 | 12.46 | 17.8 | 24.92 | 35.6 | |||
|
冷凝器 Condenser |
類型 Type |
高效紫銅套鋁翅片式+低噪音外傳子風機Finned copper tube+low noise outer rotor fan | ||||||||
|
風機功率(KW) Power |
0.19 | 0.38 | 0.92 | 1.1 | 1.56 | 1.84 | 2.8 | |||
|
冷卻風量（m3/h） Cooling air flow |
3000 | 5000 | 10000 | 15000 | 20000 | 30000 | 40000 | |||
|
蒸發器 Evaporator |
類型 Type |
水箱盤管（干式殼管式）Water tank with coil(shell and tube) | ||||||||
|
冷凍水量(m3/h) Chilled water flow |
1.63 | 2.62 | 5.23 | 7.97 | 11.03 | 15.9 | 22.7 | |||
| 1.96 | 3.14 | 6.28 | 9.56 | 13.24 | 19.08 | 26.48 | ||||
|
水箱容量(L) Tank volume |
50 | 60 | 200 | 300 | 350 | 460 | 580 | |||
|
進出水管徑 Inlet/outlet pipe caliber |
1″ | 1″ | 1-1/2″ | 2″ | 2″ | 2-1/2″ | 3″ | |||
|
水泵 Water pump |
功率Power(kw) | 0.37 | 0.75 | 0.75 | 1.5 | 2.2 | 4 | 4 | ||
|
揚程 Lift(m) |
20 | 20 | 20 | 20 | 20 | 22 | 22 | |||
|
安全保護 Safety protection |
壓縮機過熱保護,過流保護,高低壓力保護,超溫保護,流量保護,相序/缺相保護,排氣過熱保護，防凍保護 | |||||||||
|
非標定制風冷冷水機箱式基本參數表 Parameter table of industrial water chiller |
||
| 產品參數 | 單位 | 參數值 |
| 控制系統 | 液晶顯示 觸摸屏顯示 數碼管顯示 | |
| 電路系統 | 施耐德 LG 西門子接觸器 過載 | |
| 溫控程序 | 選配顯示設定溫度 進水溫度 出水溫度 | |
| 溫控范圍 | ℃ | 5～35℃ |
| 控溫范圍 | ℃ | PID±0.05℃（±0.01℃定制） |
| 冷凍系統 | 精確計算制冷量KCAL/H | |

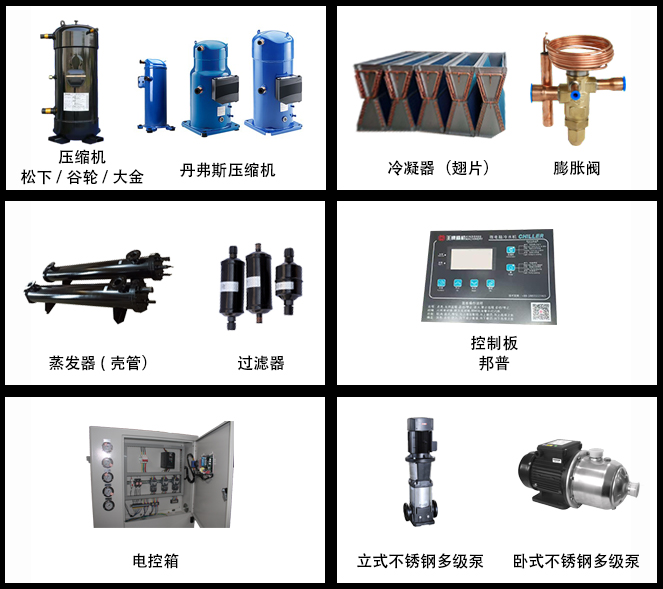

| 壓縮機選擇 | KW | 3HP～60HP（多機組） |
| 壓縮機品牌 | 丹弗斯 松下 谷輪 | |
| 使用冷媒 | R22 R407C R410A | |
| 其他選擇 | 選配熱氣旁通閥 液管電磁閥 視液鏡 氣封 油封 | |
| 冷凝系統 | 殼管式可拆卸蓋板 銅管采用鰭紋式散熱模式 | |
| 蒸發系統 | 美國ALCO或同等品牌膨脹閥 毛細管 干燥過濾器 | |
| 蒸發器 | 殼管 304不銹鋼或銅水箱式 316L板換 | |
| 循環系統 | 流量 壓力選擇 管路材料（鍍鋅 PPR不銹鋼）選擇 | |
| 管路材料 | 管路材料（鍍鋅 PPR 不銹鋼）選配流量開關 | |
| 泵浦功率 | HP | 0.5HP～10HP |
| 泵浦品牌 | 南方 利歐 凌霄 格蘭富不銹鋼多級泵 | |
| 接口尺寸 | DN | DN15～DN80 或多進多出 選配不銹鋼閥門 |
| 冷卻配管 | DN | DN15--DN25 |
| 整機尺寸 | MM | 根據客戶現場要求可定制 |
| 備注 |
1.60P需外配冰水水箱，40P以上可選擇內循環水泵，外循環泵。 2.蒸發器選用316L板換，可選擇內循環泵水泵，外循環水泵。 |
|
