| 風冷單機頭系列技術參數 | ||||||||||||||
| 機型Model | LGF- | |||||||||||||
| 項目Project | 90.1H | 120.1H | 155.1H | 165.1H | 210.1H | 225.1H | 265.1H | 280.1H | 305.1H | 330.1H | ||||
|
名義制冷量 Nominal refrigerating capacity |
KW 104Kcal/h |
90 | 120 | 155 | 165 | 210 | 225 | 265 | 280 | 305 | 330 | |||
| 8 | 10 | 13 | 14 | 18 | 19 | 23 | 24 | 26 | 28 | |||||
|
名義制熱量 Nominal heat production |
KW 104Kcal/h |
98 | 130 | 168 | 179 | 228 | 244 | 288 | 304 | 331 | 358 | |||
| 8 | 11 | 14 | 15 | 20 | 21 | 25 | 26 | 28 | 31 | |||||
|
運行控制方式 Operation control mode |
PLC可編程控制器全自動控制 | |||||||||||||
| 電源Power | 380V/3N/50HZ | |||||||||||||
|
整機功率 Power |
KW | 28.6 | 38.1 | 48 | 53.1 | 66.8 | 71.1 | 79.3 | 84.2 | 91.9 | 100.6 | |||
|
整機運轉電流 Operation current of the whole machine |
A | 50.1 | 66.7 | 84 | 92.9 | 116.9 | 124.4 | 138.8 | 147.4 | 160.8 | 176.1 | |||
|
壓縮機 Compressor |
型 式 Type |
臺灣漢鐘半封閉雙螺桿壓縮機 | ||||||||||||
|
啟動類型 startup type |
Y-△啟動 | |||||||||||||
|
能量調節 Energy regulation |
0-33-66-100% | 0-25-50-75-100% | ||||||||||||
|
制冷功率 Refrigeration power |
KW | 26.8 | 35.4 | 44.4 | 48.7 | 60.2 | 64.5 | 72.7 | 76.4 | 84.1 | 91.8 | |||
|
制冷電流 Refrigeration current |
A | 46.9 | 62 | 77.7 | 85.2 | 105.4 | 112.9 | 127.2 | 133.7 | 147.2 | 160.7 | |||
|
制熱功率 Thermal power |
KW | 26.1 | 34.5 | 43.3 | 47.5 | 58.7 | 76.9 | 82.4 | 74.5 | 82 | 89.5 | |||
|
制熱電流 Thermal current |
A | 45.7 | 60.4 | 75.8 | 83.1 | 102.7 | 134.6 | 144.2 | 130.4 | 143.5 | 156.6 | |||
|
蒸發器 Evaporator |
型 式 Type |
臥式殼管干式蒸發器 | ||||||||||||
|
水量 Water |
m3/h | 15.5 | 20.7 | 26.7 | 28.4 | 36.1 | 38.7 | 45.6 | 48.2 | 52.5 | 56.8 | |||
|
配管管徑 Pipe pipe diameter |
DN | 65 | 65 | 80 | 80 | 100 | 100 | 100 | 100 | 100 | 125 | |||
|
水壓降 Water pressure drop |
Kpa | 44 | 45 | 47 | 49 | 50 | 50 | 50 | 50 | 52 | 55 | |||
|
冷凝器 Condenser |
型 式 Type |
親水鋁箔套高效內螺紋銅管翅片式 | ||||||||||||
|
風量 Air volume |
m3/h | 34200 | 45600 | 58900 | 62700 | 79800 | 85500 | 100700 | 106400 | 115900 | 125400 | |||
|
冷凝軸流風扇 Condensing axial fan |
數量 Number |
6 | 6 | 8 | 8 | 6 | 6 | 6 | 6 | 6 | 8 | |||
|
單臺功率 Single power |
KW | 0.3 | 0.45 | 0.45 | 0.55 | 1.1 | 1.1 | 1.1 | 1.3 | 1.3 | 1.1 | |||
|
制冷劑 Cryogen |
類 型 Type |
R22 | ||||||||||||
|
充注量 Filling quantity |
KG | 24 | 31 | 41 | 43 | 55 | 59 | 69 | 73 | 80 | 86 | |||
|
機組略重 A little weight of the unit |
KG | 1850 | 2000 | 2400 | 2600 | 2800 | 2950 | 3100 | 3300 | 3550 | 3750 | |||
|
運行略重 Running a little weight |
KG | 2000 | 2200 | 2600 | 2900 | 3100 | 3180 | 3350 | 3600 | 3900 | 4100 | |||
| 風冷雙機頭螺桿式系列技術參數 | |||||||||||||||
| 機型Model | LGF- | ||||||||||||||
| 項目Project | 180.2H | 240.2H | 310.2H | 330.2H | 420.2H | 450.2H | 530.2H | 560.2H | 610.2H | 660.2H | |||||
|
名義制冷量 Nominal refrigerating capacity |
KW 104Kcal/h |
180 | 240 | 310 | 330 | 420 | 450 | 530 | 560 | 610 | 660 | ||||
| 15 | 21 | 27 | 28 | 36 | 39 | 46 | 48 | 52 | 57 | ||||||
|
名義制熱量 Nominal heat production |
KW 104Kcal/h |
196 | 260 | 336 | 358 | 456 | 488 | 576 | 608 | 662 | 716 | ||||
| 17 | 22 | 29 | 31 | 39 | 42 | 50 | 52 | 662 | 62 | ||||||
|
運行控制方式 Operation control mode |
PLC可編程控制器全自動控制 | ||||||||||||||
| 電源Power | 380V/3N/50HZ | ||||||||||||||
|
整機功率 Power |
KW | 56.9 | 75.3 | 96.6 | 106.2 | 134.8 | 142 | 158.4 | 170.8 | 183.8 | 201.8 | ||||
|
整機運轉電流 Operation current of the whole machine |
A | 99.6 | 131.8 | 169.1 | 185.9 | 235.9 | 248.5 | 277.2 | 298.9 | 321.7 | 353.2 | ||||
|
壓縮機 Compressor |
型 式 Type |
臺灣漢鐘半封閉雙螺桿壓縮機 | |||||||||||||
|
啟動類型 startup type |
Y-△啟動 | ||||||||||||||
| 能量調節 | 0-16.5-33-50-66-83.5-100% | 0-12.5-25-37.5-50-62.5-75-87.5-100% | |||||||||||||
| Energy regulation | |||||||||||||||
| 制冷功率 | KW | 53.6 | 70.8 | 88.8 | 97.4 | 120.4 | 129 | 145.4 | 152.8 | 168.2 | 183.6 | ||||
| Refrigeration power | |||||||||||||||
| 制冷電流 | A | 93.8 | 123.9 | 155.4 | 170.5 | 210.7 | 255.8 | 254.4 | 267.4 | 294.4 | 321.3 | ||||
| Refrigeration current | |||||||||||||||
| 制熱功率 | KW | 52.2 | 69 | 86.6 | 95 | 117.4 | 153.8 | 164.8 | 149 | 164 | 179 | ||||
| Thermal power | |||||||||||||||
| 制熱電流 | A | 91.4 | 120.8 | 151.6 | 166.3 | 205.5 | 269.2 | 288.4 | 260.8 | 287 | 313.3 | ||||
| Thermal current | |||||||||||||||
|
蒸發器 Evaporator |
型 式 Type |
臥式殼管干式蒸發器 | |||||||||||||
|
水量 Water |
m3/h | 31 | 41.3 | 53.4 | 56.8 | 72.3 | 77.5 | 91.2 | 96.4 | 105 | 113.6 | ||||
|
配管管徑 Pipe pipe diameter |
DN | 80 | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 200 | ||||
|
水壓降 Water pressure drop |
Kpa | 46 | 47 | 49 | 51 | 52 | 52 | 52 | 52 | 54 | 57 | ||||
|
冷凝器 Condenser |
型 式 Type |
親水鋁箔套高效內螺紋銅管翅片式 | |||||||||||||
|
風量 Air volume |
型 式 Type |
68400 | 91200 | 117800 | 125400 | 159600 | 171000 | 201400 | 212800 | 231800 | 250800 | ||||
|
冷凝軸流風扇 Condensing axial fan |
數量 Number |
6 | 6 | 6 | 8 | 8 | 10 | 10 | 10 | 12 | 14 | ||||
|
單臺功率 Single power |
KW | 0.55 | 0.75 | 1.3 | 1.1 | 1.8 | 1.3 | 1.3 | 1.8 | 1.3 | 1.3 | ||||
|
制冷劑 Cryogen |
類 型 Type |
R22 | |||||||||||||
|
充注量 Filling quantity |
KG | 47 | 63 | 81 | 86 | 110 | 118 | 139 | 146 | 160 | 173 | ||||
|
機組略重 A little weight of the unit |
KG | 3200 | 3330 | 3850 | 4400 | 4800 | 4950 | 5150 | 5450 | 5750 | 5900 | ||||
|
運行略重 Running a little weight |
KG | 3500 | 3700 | 4200 | 4800 | 5300 | 5500 | 5680 | 6000 | 6300 | 6500 | ||||
|
非標定制風冷螺桿機冷水機基本參數表 Parameter table of industrial water chiller |
||

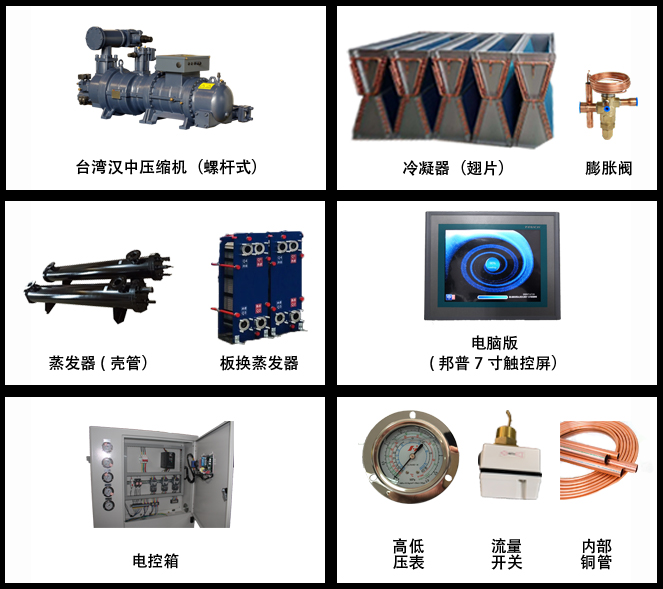

| 產品參數 | 單位 | 參數值 |
| 控制系統 | 觸摸屏顯示 | |
| 電路系統 | 施耐德 LG 西門子接觸器 過載 | |
| 溫控程序 | 選配顯示設定溫度 進水溫度 出水溫度 | |
| 溫控范圍 | ℃ | 5～35℃ |
| 控溫范圍 | ℃ | PID±0.05℃（±0.01℃定制） |
| 冷凍系統 | 根據使用條件，精準計算制冷量KCAL/H | |
| 壓縮機選擇 | 單機頭 雙機頭（80HP以上） | |
| 壓縮機品牌 | 臺灣漢鐘 復盛 比澤爾 | |
| 使用冷媒 | R22 R407C R410A | |
| 其他選擇 | 選配液管電磁閥 視液鏡 氣封 油封 | |
| 冷凝系統 | 翅片式 銅管采用鰭紋式散熱模式 | |
| 蒸發系統 | 美國ALCO或同等品牌膨脹閥 干燥過濾器 | |
| 蒸發器根據水質要求選擇殼管 耐腐蝕不銹鋼殼管 | ||
| 冰水循環系統 | 選配不銹鋼多級泵或管道泵 | |
| 管路材料 | 管路材料（鍍鋅 不銹鋼）標配流量開關 | |
| 接口尺寸 | DN | DN80～DN200 |
| 水箱 | 用戶另購 | |
