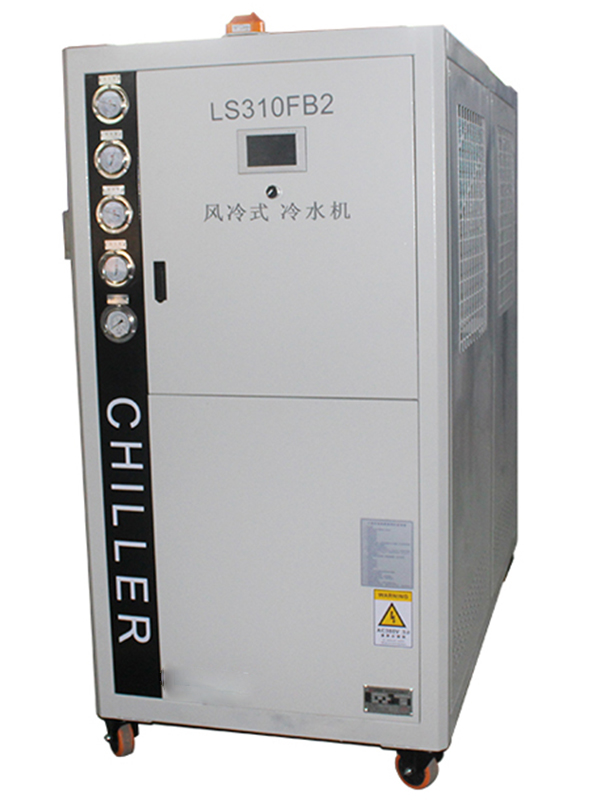

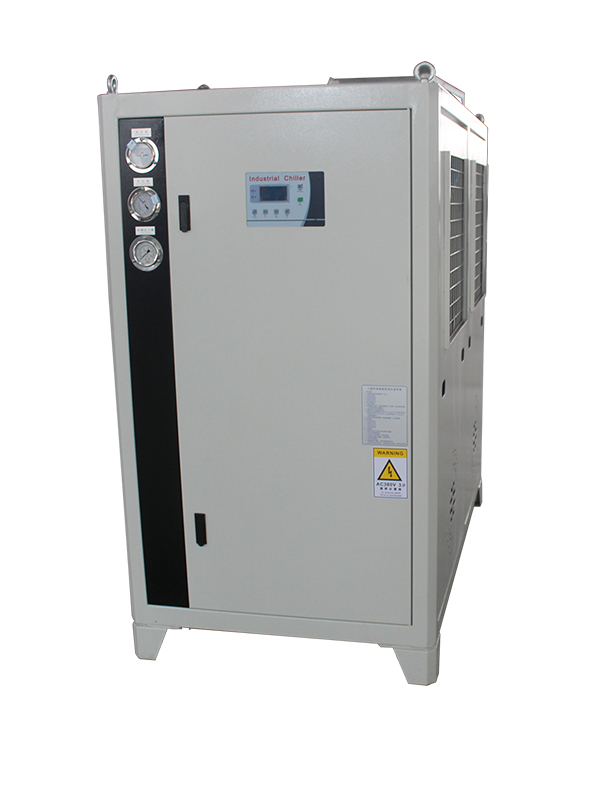

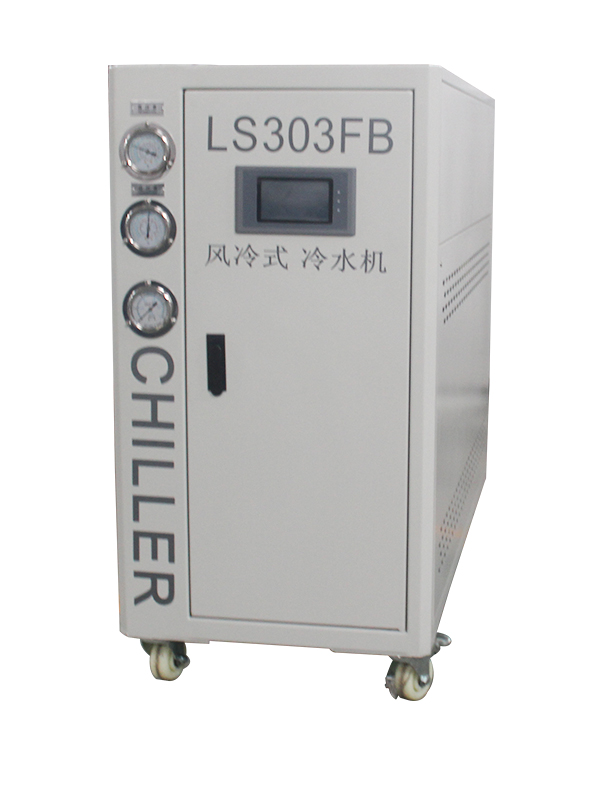

產 品 型 號LS303FD-LS320SFD
冷 媒 體乙二醇 氯化鈣 氯化鈉水溶液
制 冷 劑R22（R404A/R507C）
制 冷 量1521-21323Kcal/h
壓縮機功率3-40HP
電 源 選 擇3相380v 50Z/60HZ
溫 度 范 圍10℃-35℃
13399691886
| 風冷冷凍機技術參數（T=-10℃） | |||||||||||
| 類型model | LS303FD | LS305FD | LS308FD | LS310FD | LS312FD | LS315FD | LS320FD | LS325FD | LS330FD | LS340FD | |
| 參數item | |||||||||||
|
標準制冷量 Nominal cooling capacity |
Kcal/h 50HZ/60HZ |
2514 | 4023 | 6732 | 9440 | 11684 | 14160 | 18881 | 20119 | 23369 | 29405 |
| 3012 | 4823 | 8078 | 11328 | 14014 | 16993 | 22657 | 24143 | 28043 | 35286 | ||
|
Kcal/h 50HZ/60HZ |
2.92 | 4.68 | 7.83 | 10.98 | 13.59 | 16.47 | 21.96 | 23.4 | 27.18 | 34.2 | |
| 3.5 | 5.61 | 9.39 | 13.17 | 16.3 | 19.76 | 26.35 | 28.08 | 32.61 | 41.04 | ||
|
輸入總功率 Total input power |
3.18 | 4.86 | 7.25 | 9.4 | 10.9 | 13.47 | 18.8 | 22.55 | 28.5 | 36 | |
|
電源KW Power |
3PH 380V 50HZ(200V/220V/415V/460V 50HZ/60HZ) | ||||||||||
|
制冷劑 Refrigerant |
名稱 Type |
R22(R404A/R507) | |||||||||
|
控制方式 Control method |
外平衡式熱力膨脹閥 Expansion valve |
||||||||||
|

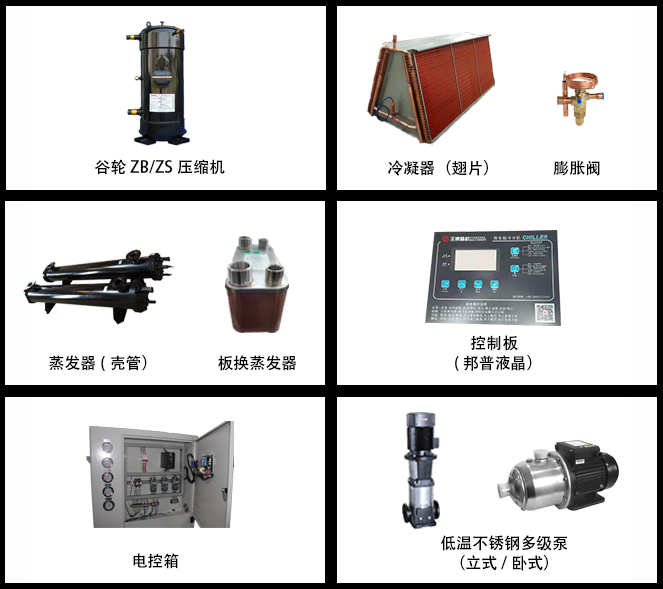

壓縮機 Compressor |
類型Type | 全封閉渦漩式Hermetic scroll type（piston type） | |||||||||
| 功率Power(kw) | 2.25 | 3.75 | 6 | 7.5 | 9 | 11.25 | 15 | 18 | 22.5 | 30 | |
|
冷凝器 Condenser |
類型 Type |
高效紫銅套鋁翅片式+低噪音外傳子風機 Finnedn copper tube+low noise outer rotor fan |
|||||||||
|
蒸發器 Evaporator |
類型 Type |
殼管式/不銹鋼板換 Shell and tube/plate heat exchanger | |||||||||
|
冷凍水量(m3/h) Chilled water flow |
1.41 | 2.26 | 3.78 | 5.31 | 6.57 | 7.96 | 10.61 | 11.31 | 13.13 | 16.53 | |
| 1.69 | 2.71 | 4.54 | 6.36 | 7.88 | 9.55 | 12.73 | 13.57 | 15.76 | 19.83 | ||
|
進出水管徑 Inlet/outlet pipe caliber |
1″ | 1″ | 1-1/2″ | 1-1/2″ | 2″ | 2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ | 3″ | |
|
水泵 Water pump |
功率 Power(kw) |
0.75 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 2.2 | 2.2 | 4 | 4 |
|
揚程 Lift(m) |
20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 25 | |
|
安全保護 Safety protection |
壓縮機過熱保護,過流保護,高低壓力保護,超溫保護,流量保護,相序/缺相保護,排氣過熱保護,防凍保護 Compressor overheating protection,over-current protection, high and low pressure protection, over-temperature protection, flow switch protection, phase sequence or missing phase protection, exhaust overheating protection，anti-freezing protection |
||||||||||
| 備注 |
1.制冷量是依據:冷凍水進出水溫度-5℃/-10℃、冷卻水進出溫度30℃/35℃。 2.工作范圍:冷凍水溫度范圍-10℃至10℃;冷凍水進出水溫差3℃至8℃。 3.在環境溫度下高于35℃環境使用。 4.保留更改上述參數或尺寸而不另行通知的權利。 |
||||||||||
| 風冷冷凍機技術參數（T=-25℃） | ||||||||||||
| 類型model | LS303FD | LS305FD | LS308FD | LS310FD | LS312FD | LS315FD | LS320FD | LS325FD | LS330FD | LS340FD | ||
| 參數ltem | ||||||||||||
|
標準制冷量 Nominal cooling capacity |
Kcal/h 50HZ/60HZ |
1005 | 1584 | 3310 | 4651 | 4988 | 5184 | 8628 | 10570 | 12435 | 15863 | |
| 1206 | 1901 | 3972 | 5581 | 5986 | 6221 | 10354 | 12684 | 14922 | 19036 | |||
|
KW 50HZ/60HZ |
1.17 | 1.84 | 3.85 | 5.41 | 5.8 | 6.03 | 10.03 | 12.29 | 14.46 | 18.45 | ||
| 1.4 | 2.21 | 4.62 | 6.49 | 6.96 | 7.24 | 12.04 | 14.75 | 17.35 | 22.14 | |||
|
輸入總功率 Total input power |
KW | 3.18 | 4.86 | 7.25 | 9.4 | 10.9 | 13.47 | 18.8 | 22.55 | 28.5 | 36 | |
| 電源Power | 3PH 380V 50HZ(200V/220V/415V/460V 50HZ/60HZ) | |||||||||||
|
制冷劑 Refrigerant |
名稱 Type |
R404A(R507) | ||||||||||
|
控制方式 Control method |
外平衡式熱力膨脹閥Expansion valve | |||||||||||
|
壓縮機 Compressor |
類型 Type |
全封閉渦漩式Hermetic scroll type（piston type） | ||||||||||
|
功率 Power(kw) |
2.25 | 3.75 | 6 | 7.5 | 4.5*2 | 11.25 | 15 | 18.75 | 22.5 | 30 | ||
|
冷凝器 Condenser |
類型 Type |
高效紫銅套鋁翅片式+低噪音外傳子風機Finnedncopper tube+low noise outer rotor fan | ||||||||||
|
蒸發器 Evaporator |
類型Type | 殼管式/不銹鋼板換 Shell and tube/plate heat exchanger | ||||||||||
|
冷凍水量(m3/h) Chilled water flow |
0.57 | 0.89 | 1.86 | 2.61 | 2.8 | 2.91 | 4.85 | 5.94 | 6.99 | 8.92 | ||
| 0.68 | 1.07 | 2.23 | 3.14 | 3.36 | 3.5 | 5.82 | 7.13 | 8.38 | 10.7 | |||
|
進出水管徑 Inlet/outlet pipe caliber |
1″ | 1″ | 1-1/2″ | 1-1/2″ | 2″ | 2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ | 3″ | ||
|
水泵 Water pump |
功率 Power(kw) |
0.75 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 2.2 | 2.2 | 4 | 4 | |
| 揚程Lift(m) | 18 | 18 | 18 | 20 | 20 | 20 | 20 | 20 | 25 | 20 | ||
|
安全保護 Safety protection |
壓縮機過熱保護,過流保護,高低壓力保護,超溫保護,流量保護,相序/缺相保護,排氣過熱保護,防凍保護 Compressor overheating protection,over-current protection, high and low pressure protection, over-temperature protection, fiow switch protection, phase sequence or missing phase protection, exhaust overheating protection，anti-freezing protection |
|||||||||||
| 備注: |
1.制冷量是依據:冷凍水進出水溫度-20℃/-25℃、冷卻水進出溫度30℃/38℃。 2.工作范圍:冷凍水溫度范圍-25℃至-5℃;冷凍水進出水溫差3℃至8℃。 3.在環境溫度下高于35℃環境使用。 4.保留更改上述參數或尺寸而不另行通知的權利。 |
|||||||||||
| 使用溫度℃ | 濃度（％） | 密度×103 | 比熱容cp〖KJ/(KG.K)〗 | 熱道率〖W/(M.K)〗 | 粘度（Pa.s） | 凝固點tf(℃) |
| 0 | 25 | 1.03 | 3.834 | 0.511 | 3.8 | -10.6 |
| -10 | 35 | 1.063 | 3.561 | 0.4726 | 7.3 | -17.8 |
| -20 | 45 | 1.08 | 3.312 | 0.441 | 21 | -26.6 |
| -35 | 55 | 1.097 | 2.975 | 0.3725 | 90 | -41.6 |
| 使用溫度℃ | 濃度（％） | 密度×103 | 比熱容cp〖KJ/(KG.K)〗 | 熱道率〖W/(M.K)〗 | 粘度（Pa.s） | 凝固點tf(℃) |
| 0 | 9.4 | 1080 | 3.626 | 0.556 | 2.16 | -5.2 |
| -5 | 14.7 | 1130 | 3.316 | 0.542 | 3.04 | -10.2 |
| -10 | 20.9 | 1190 | 3.014 | 0.527 | 5.07 | -15 |
| -20 | 23.8 | 1220 | 2.889 | 0.51 | 9.47 | -25.7 |
| -25 | 25.7 | 1240 | 2.805 | 0.501 | 12.9 | -31.2 |
| -30 | 27.5 | 1260 | 2.742 | 0.492 | 17.16 | -38.6 |
| -35 | 28.5 | 1270 | 2.7 | 0.484 | 24.52 | -43.5 |
| 使用溫度℃ | 濃度（％） | 密度×103 | 比熱容cp〖KJ/(KG.K)〗 | 熱道率〖W/(M.K)〗 | 粘度（Pa.s） | 凝固點tf(℃) |
| 0 | 7 | 1050 | 3.827 | 0.559 | 1.78 | -4.4 |
| -5 | 13.6 | 1100 | 3.584 | 0.547 | 2.37 | -9.8 |
| -10 | 18.8 | 1140 | 3.429 | 0.533 | 3.4 | -15.1 |
| -15 | 23.1 | 1175 | 3.308 | 0.52 | 4.9 | -21.2 |
|
非標定制風冷低溫冷水機箱式基本參數表 Parameter table of industrial water chiller |
||
| 產品參數 | 單位 | 參數值 |
| 控制系統 | 液晶顯示 觸摸屏顯示 數碼管顯示 | |
| 電路系統 | 施耐德 LG 西門子接觸器 過載 | |
| 溫控程序 | 選配顯示設定溫度 進水溫度 出水溫度 | |
| 溫控范圍 | ℃ | T=-10 ℃～T=-25℃ |
| 控溫范圍 | ℃ | PID±0.05℃（±0.01℃定制） |
| 冷凍系統 | 精確計算制冷量KCAL/H | |
| 壓縮機選擇 | KW | 3HP～40HP（多機組） |
| 壓縮機品牌 | 丹弗斯 松下 谷輪 | |
| 使用冷媒 | R22 R404A R507c | |
| 載冷劑 | 乙二醇 或 氯化鈣 或 氯化鈉水溶液 | |
| 其他選擇 | 選配熱氣旁通閥 液管電磁閥 視液鏡 氣封 油封 | |
| 冷凝系統 | 翅片式 | |
| 蒸發系統 | 美國ALCO或同等品牌膨脹閥 毛細管 干燥過濾器 | |
| 蒸發器 | 不銹鋼殼管 304不銹鋼盤管 316L板換 | |
| 循環系統 | 流量 壓力選擇 管路材料 | |
| 管路材料 | 管路材料不銹鋼 PPR選配流量開關 | |
| 泵浦功率 | HP | 0.5HP～10HP |
| 泵浦品牌 | 南方 利歐 凌霄 格蘭富不銹鋼低溫多級泵 | |
| 接口尺寸 | DN | DN15～DN80 或多進多出 選配不銹鋼閥門 |
| 冷卻配管 | DN | DN15--DN80 |
| 整機尺寸 | MM | 根據客戶現場要求可定制 |
